| 尺寸圖 | 公稱尺寸 （in.） | 工作負荷極限 （t） | 各部分尺寸 （mm） | ||||||||
| A | B | C | D | E | F | G | H | N | |||
 | 3/16 | 0.33 | 9.65 | 6.35 | 22.4 | 4.83 | 15.24 | 14.2 | 37.3 | 24.9 | 4.83 |
| 1/4 | 0.5 | 12 | 8 | 28 | 6.35 | 19.8 | 15.5 | 46.7 | 32.5 | 6.35 | |
| 5/16 | 0.75 | 13 | 10 | 31 | 7.87 | 21.3 | 19.1 | 53.1 | 37.3 | 7.87 | |
| 3/8 | 1 | 17 | 11 | 37 | 9.65 | 26.2 | 23.1 | 63.2 | 45.2 | 9.65 | |
| 7/16 | 1.5 | 19 | 13 | 43 | 11.2 | 29.5 | 26.9 | 73.9 | 51.6 | 11.2 | |
| 1/2 | 2 | 21 | 16.0 | 48 | 12.7 | 33.3 | 30.2 | 83.3 | 58.7 | 12.7 | |
| 5/8 | 3.25 | 27 | 20 | 60 | 16.0 | 42.9 | 38.1 | 106 | 74.7 | 17.5 | |
| 3/4 | 4.75 | 32 | 23 | 71 | 19.1 | 50.8 | 46.0 | 126 | 88.9 | 20.6 | |
| 7/8 | 6.5 | 37 | 26 | 84 | 22.4 | 57.9 | 53.1 | 148 | 102 | 24.6 | |
| 1 | 8.5 | 43 | 29 | 95 | 25.4 | 68.3 | 60.5 | 167 | 119 | 26.9 | |
| 1-1/8 | 9.5 | 46.0 | 32 | 108.0 | 28.7 | 73.9 | 68.3 | 190 | 131 | 31.8 | |
| 1-1/4 | 12 | 52 | 36 | 119 | 32.8 | 82.6 | 76.2 | 210 | 146 | 35.8 | |
| 1-3/8 | 13.5 | 57 | 39 | 133 | 36.1 | 92.2 | 84.1 | 233 | 162 | 38.1 | |
| 1-1/2 | 17 | 60 | 42 | 146 | 38.9 | 98.6 | 92.2 | 254 | 175 | 41.1 | |
| 1-3/4 | 25 | 73 | 52 | 178 | 46.7 | 127 | 106 | 313 | 224 | 57.2 | |
| 2 | 35 | 83 | 58 | 197 | 52.8 | 146 | 122 | 347 | 258 | 61.0 | |
| 2-1/2 | 55 | 105 | 71 | 267 | 68.8 | 184 | 145 | 455 | 324 | 79.5 | |

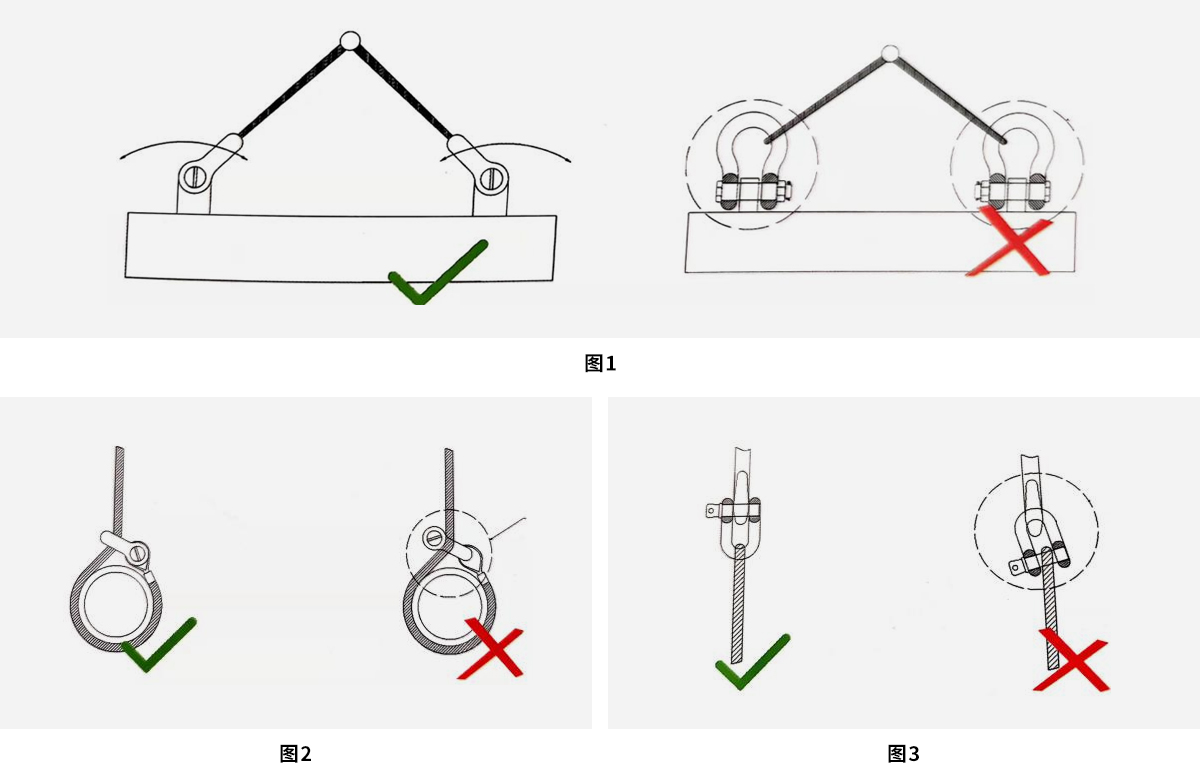

1、使用吊環時，許用最大角度為120°，見下圖1
2、禁止使用螺栓或金屬棒代替銷軸。
3、卸扣本體不應承受橫向彎矩作用，即承載力應在卸扣本體平面內。見圖3
4、請正確使用，嚴禁超載。
5、當卸扣與鋼絲繩索具配套作為捆綁索具使用時，捆綁方法應如圖2所示。
1、卸扣及銷軸出現銹蝕或磨損大于標稱尺寸的10%時，應報廢。
2、卸扣任何部位出現肉眼可見裂紋、裂痕或探傷檢查有缺陷時，應報廢。
3、卸扣有明顯變形，銷軸不能轉動時應報廢。

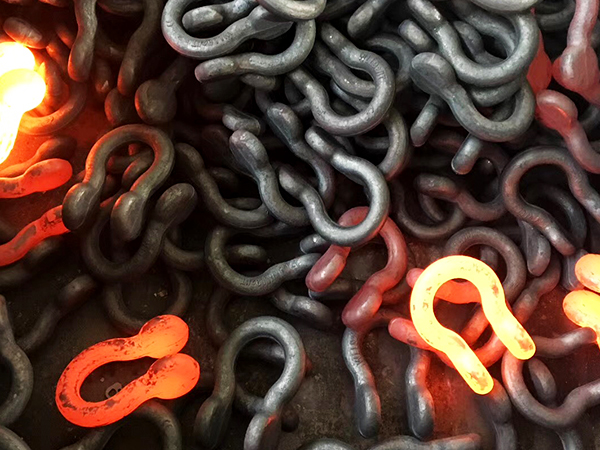

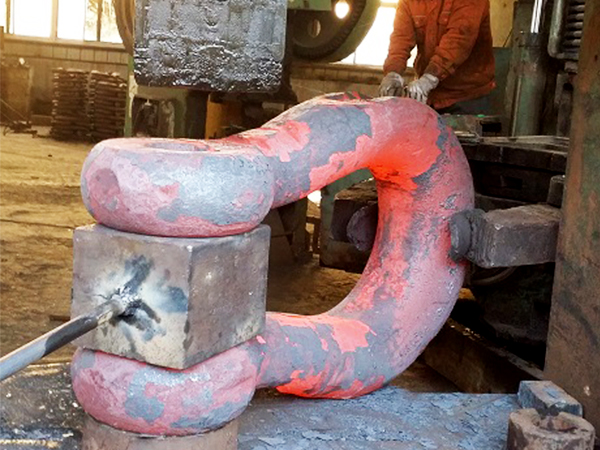

加工過程
半成品

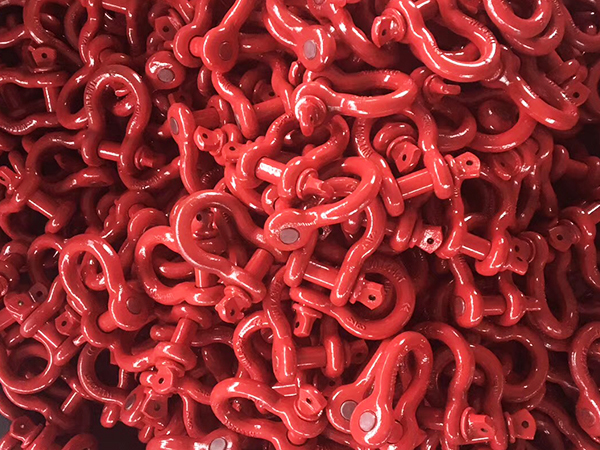

成品展示

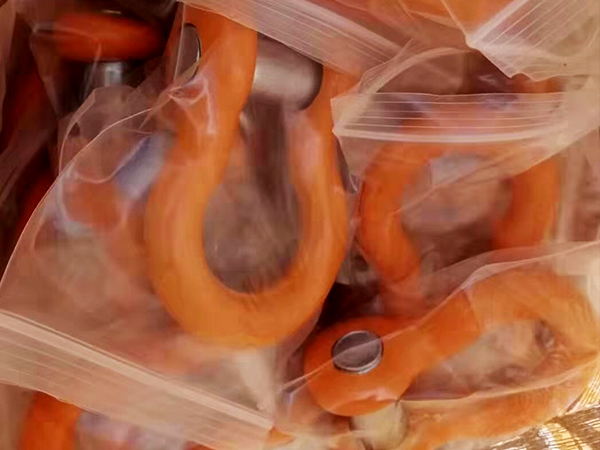

產品包裝天津市圣鑫泰鋼繩索具制造有限公司
